cut to length line machine

steel coil slitting machine

Nguồn gốc:

Trung Quốc đại lục

Hàng hiệu:

CANGZHOU WILLING

Chứng nhận:

ISO, CE

Số mô hình:

Dây chuyền rạch tự động đơn giản

Liên hệ với chúng tôi
Yêu cầu báo giá
Chi tiết sản phẩm
Tên sản phẩm:
Dây chuyền rạch tốc độ cao tự động với bộ tháo cuộn và thu hồi thủy lực
Cắt vật liệu:
Galvalume, mạ kẽm, PPGI, nhôm
Độ dày vật liệu:
0,3 mm -3 mm
Tốc độ làm việc:
20 m/phút - 100 m/phút (có thể tùy chỉnh)
Trọng lượng cuộn:
5 tấn/7 tấn/10 tấn (có thể tùy chỉnh)
Máy rạch:
2 - 30 chiếc
Trọng lượng máy:
13000 kg
Chiều rộng cắt chính xác:
± 0,01 - ± 0,05 mm
Làm nổi bật:

cut to length line machine

,

steel coil slitting machine

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ dây chuyền sản xuất
Giá bán
negotiable
chi tiết đóng gói
2 chiếc FLC 40'
Thời gian giao hàng
60 ngày làm việc
Điều khoản thanh toán
L/C,D/A,D/P,T/T
Khả năng cung cấp
5 bộ mỗi 60 ngày
Sản phẩm liên quan
Giá tốt  trực tuyến Băng hình

Nhận được giá tốt nhất
Giá tốt  trực tuyến Băng hình

Nhận được giá tốt nhất
Giá tốt  trực tuyến Băng hình

Nhận được giá tốt nhất
Giá tốt  trực tuyến Băng hình

Nhận được giá tốt nhất
Liên hệ với chúng tôi
86-317-2016816
Liên hệ ngay
Mô tả sản phẩm

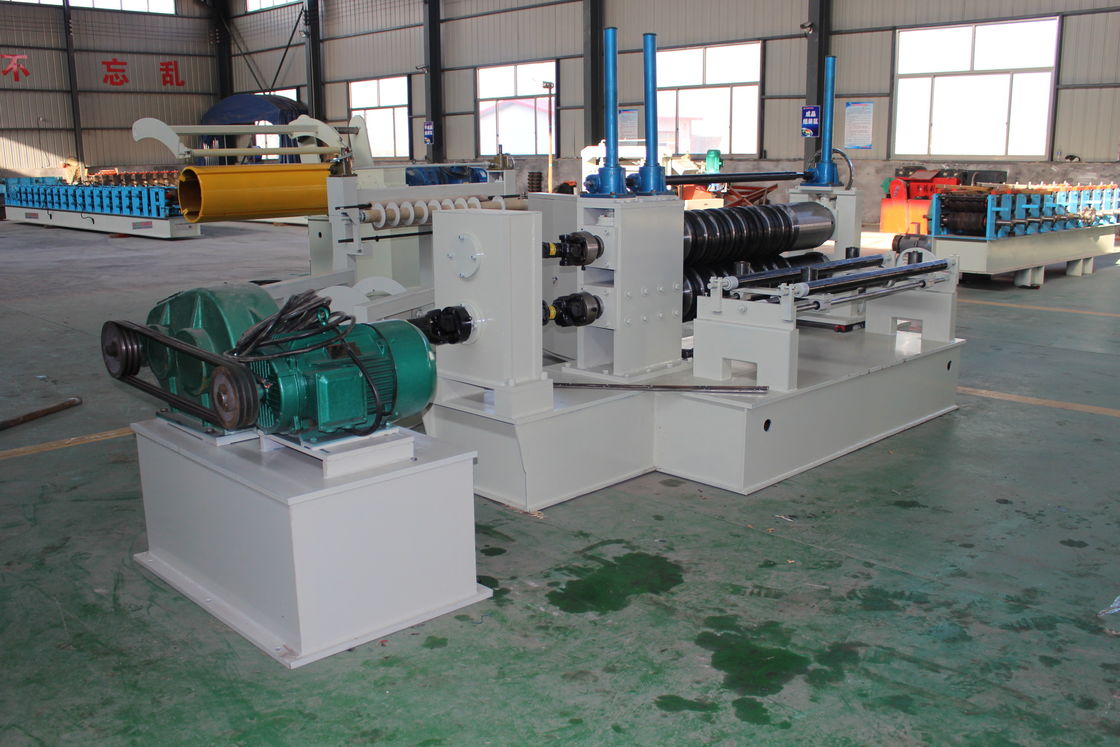

Dây chuyền cắt tự động tốc độ cao với bộ tách cuộn và bộ quấn lại thủy lực


Một dây chuyền cắt sẽ tạo ra nhiều chiều rộng hoặc "mults" từ một cuộn chính rộng hơn. Các mults được làm từ các chiều rộng được xác định trước. Máy cắt bao gồm ba bộ phận chính: bộ tách cuộn, máy cắt và bộ quấn lại. Vật liệu được đưa từ bộ tách cuộn, qua khe giữa hai bánh xe cắt tròn (một ở trên và một ở dưới), và sau đó được quấn lại thành các mults đã cắt trên bộ quấn lại. Quá trình cắt được mô tả là một phần nghệ thuật và một phần khoa học. Điều quan trọng là nhà cung cấp thiết bị và người dùng cuối phải phối hợp chặt chẽ để các bộ phận, kích thước trục, bộ công cụ, mã lực và lực căng phù hợp với vật liệu cần cắt.


Thông số kỹ thuật chính


Số TT Mục Mô tả
1 Thông số chính 1 Nguyên liệu thô Thép mạ kẽm, Nhôm, Thép màu, Độ bền 235MPa - 485MPa
2 Độ dày nguyên liệu thô 0.3 mm - 3.0 mm
3 Chiều rộng nguyên liệu thô 600 mm - 1600 mm
4 Đường kính trong cuộn φ 480 mm - φ 530 mm
5 Đường kính ngoài cuộn φ 1600 mm
6 Trọng lượng cuộn 5 tấn - 10 tấn
7 /Số đường cắt Tối đa 30 chiếc
8 Tốc độ dây chuyền cắt cao nhất 20 m/phút - 100 m/phút
9 Chiều rộng cắt tối thiểu 35 mm
10 Độ chính xác chiều rộng cắt ± 0.01 - ± 0.05 mm
11. Điện áp hoạt động định mức 240 V, 3 pha, 60 Hz
12. Tổng trọng lượng 13000 KG
12. Không gian làm việc (D*R)  20000 mm*6000 mm
2 Thông số máy tách cuộn 1 Đường kính ngoài cuộn Tối đa φ 1600 mm
2 Chiều rộng cuộn 600 mm - 1600 mm
3 Đường kính trong cuộn φ 480 mm - φ 530 mm
4 Trọng lượng cuộn 5 tấn - 10 tấn
5 Tốc độ làm việc tối đa 20 m/phút - 100 m/phút
6 Phạm vi siết chặt cuộn φ 480 mm - φ 530 mm
7 Đường kính trục φ180 mm
3 Thông số máy tách cuộn 8 Chiều dài hiệu dụng của con lăn 1600 mm
9 Công suất động cơ dẫn động 5.5 KW
10. Đường kính xe nâng cuộn φ 700 mm - φ 1500 mm
11  Trọng lượng xe nâng cuộn 5 tấn - 10 tấn
12 Tốc độ xe Khoảng 4 m/phút
4 Thông số máy cắt 1 Chiều rộng cắt Tối đa φ 1600 mm
2 Độ dày cắt 0.3 mm - 2.0 mm
3 Đường kính trục dao cắt φ180 mm
4 Vật liệu trục dao cắt Cr 40
5.Kích thước dao cắt 200 mm*300 mm*15 mm
6 Vật liệu dao cắt Cr12MoV
7 Kích thước vòng đệm dao cắt 180 mm*240 mm*15 mm
8 Động cơ dẫn động 15 kw
9 Số đường cắt 2-30 chiếc
10 Số dao cắt Tối đa 32 chiếc
5 Máy bào 1 Đường kính trục φ 130 mm
2 Số trục Lên 2 hàng, xuống 3 hàng
3 Độ dày tấm giữa 40 mm
4 Đường kính bộ phân phối màng φ 130 mm
5 Chiều rộng màng 1600 mm
6 Bàn căng 1 Trục phân tách 3 chiếc, 1 chiếc trục ép
2 Xi lanh khí 3 chiếc
7 Thông số máy quấn lại 1 Đường kính ngoài cuộn Tối đa φ 1600 mm
2 Chiều rộng cuộn 600 mm - 1600 mm
3 Đường kính trong cuộn φ 480 mm - φ 530 mm
4 Trọng lượng cuộn 5 - 10 tấn
5 Tốc độ làm việc tối đa 20 m/phút - 100 m/phút
6 Phạm vi siết chặt cuộn φ 485 mm - φ 530 mm
7 Đường kính trục φ 180 mm
8 Chiều dài hiệu dụng của con lăn 1750 mm
9 Công suất động cơ dẫn động 30 kw
8 Thông số máy quấn lại 10 Đường kính xe nâng cuộn φ 1000 mm - φ 1750 mm
11  Trọng lượng xe nâng cuộn Tối đa 10 tấn
12 Tốc độ xe Khoảng 4 m/phút
9 Hệ thống điều khiển điện 2 bộ. Hệ thống điều khiển máy tính là PLC XINJIE.
10 Máy thu gom mép 1 Động cơ dẫn động 3 kw
2 Chiều rộng thu gom vật liệu Tối đa 20 mm
3 Chiều rộng hai mép 400 mm


Bảo hành


1. Được bảo hành lỗi do nhà sản xuất trong 1 năm kể từ ngày mua, ngoại trừ các bộ phận điện.

2. Việc sửa chữa sẽ không được thực hiện ngay cả trong thời gian bảo hành trong các trường hợp sau

- Hư hỏng xảy ra do thảm họa thiên nhiên

- Lỗi xảy ra do lỗi của người dùng

- Lỗi xảy ra do sửa đổi

- Lỗi xảy ra do di chuyển hoặc vận chuyển thêm sau khi lắp đặt


Điều khoản thanh toán


40% trả trước dưới dạng tiền đặt cọc

60% được thanh toán trước khi xử lý giao hàng


Giao hàng


FOB: Cảng Thiên Tân Tân Cương

Thời gian giao hàng: 60 ngày làm việc sau khi nhận được tiền đặt cọc.
