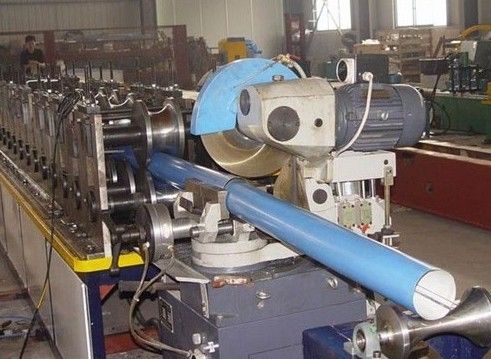

Máy Cuốn Định Hình Tôn Mạ Màu Tròn Sóng

Giới thiệu cấu trúc

1 Máy xả cuộn thủ công

Dùng để đỡ cuộn thép và thực hiện xả cuộn bằng chuyển động quay. Cuộn thép được xả thủ công. Khả năng của máy xả cuộn này là 1-2 tấn, và nó phù hợp với hầu hết các trường hợp.

2 Cấp liệu

Tiếp nhận nguyên liệu (tấm thép), đảm bảo sản phẩm gọn gàng, song song và mọi thứ đều đồng nhất. Vui lòng tham khảo quy định của thiết bị để biết chức năng của thanh định vị góc.

3 Vật liệu máy

Để có sản phẩm chất lượng cao, máy của chúng tôi sử dụng kết cấu khung thép hàn, động cơ giảm tốc biến tần AC, truyền động xích, bề mặt con lăn được đánh bóng, mạ cứng, xử lý nhiệt và mạ crôm.

Độ dày mạ crôm con lăn: 0.05 mm

Vật liệu con lăn: Thép rèn 45# xử lý nhiệt, mạ

4 Cơ cấu cắt

Sử dụng trạm thủy lực và hệ thống cắt theo chiều dài tự động để thực hiện việc cắt ổn định các sản phẩm có chiều dài nhất định. Các thanh dẫn hướng bên đảm bảo sự cân bằng khi cắt khi dao cắt rơi xuống, cơ cấu này được sử dụng để loại bỏ ba via và các lỗi cạnh khác. Vật liệu lưỡi cắt: GCr12, đã qua xử lý nhiệt.

5 Hệ thống thủy lực

Được dẫn động bởi Bơm bánh răng. Sau khi đổ dầu thủy lực vào bình chứa dầu thủy lực, bơm có thể dẫn động xi lanh thủy lực để thực hiện chức năng cắt.

Hệ thống bao gồm một bộ bình chứa dầu thủy lực, một bộ Bơm bánh răng, hai ống thủy lực và hai bộ Van điện từ. Công suất Bơm: 4kw. Dầu thủy lực: 40#

6 Tủ điều khiển điện

Sử dụng PLC Taida để tổ chức tất cả các hành động của máy. Chiều dài phôi có thể điều chỉnh theo cài đặt trên PLC. Hai chế độ điều khiển tùy chọn: tự động và thủ công. Ở chế độ tự động, máy có thể hoạt động hoàn toàn tự động. Để máy có tuổi thọ cao và dễ bảo trì; chúng tôi chỉ sử dụng các linh kiện điện nổi tiếng toàn cầu. Và với chương trình được thiết kế đặc biệt của chúng tôi, giao diện người-máy rất dễ dàng cho người vận hành ở mọi cấp độ sử dụng.

7 Bộ mã hóa

Chúng tôi hiểu rằng bộ mã hóa là một bộ phận rất quan trọng của hệ thống cắt theo chiều dài, vì vậy chúng tôi chỉ sử dụng loại chất lượng tốt nhất từ OMRON Nhật Bản. Và chúng tôi cung cấp đủ các khớp nối phù hợp để máy không bao giờ ngừng hoạt động do sự cố bộ mã hóa.

Bảo hành

1. Bảo hành lỗi do lỗi sản xuất trong 1 năm kể từ ngày mua, ngoại trừ các bộ phận điện.

2. Sửa chữa sẽ không được thực hiện ngay cả trong thời gian bảo hành trong các trường hợp sau

- Hư hỏng do thiên tai

- Lỗi do người dùng

- Lỗi do sửa đổi

- Lỗi do di chuyển hoặc vận chuyển thêm sau khi lắp đặt

Điều khoản thanh toán

40% trả trước dưới dạng tiền đặt cọc

60% thanh toán trước khi xử lý giao hàng

Giao hàng

FOB: Cảng Thiên Tân Tân Cảng

Thời gian giao hàng: 30 ngày sau khi nhận được tiền đặt cọc.
