Nguồn gốc:
Trung Quốc đại lục
Hàng hiệu:
CANGZHOU WILLING
Chứng nhận:
ISO CE
Số mô hình:
Tấm tôn 2,5 ''

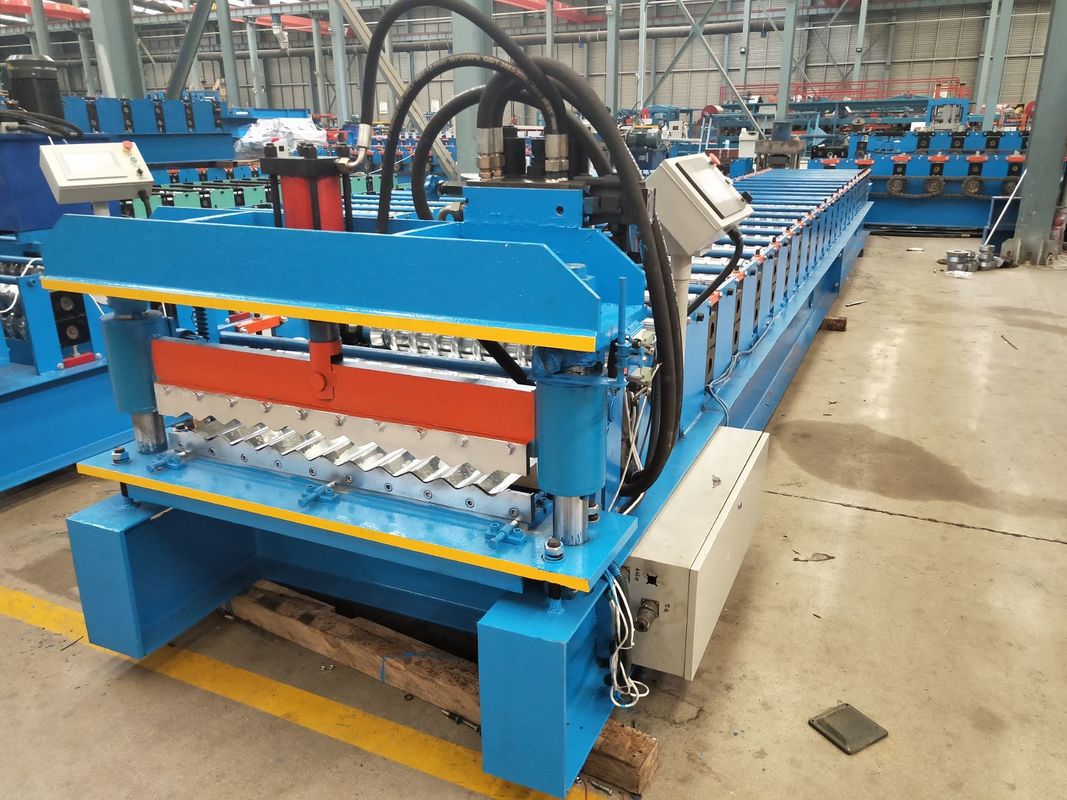

Máy cán tôn sóng vuông 2.5 inch, gân trung, cuộn tôn làm mái
Kiểu dáng![]()
![]()
Thông số kỹ thuật
| STT | Mục | Mô tả |
| 1 | Cuộn tôn | Galvalume, Galvanized, PPGI, Aluminum |
| 2 | Độ dày nguyên liệu | 20-30 GA |
| 3 | Tốc độ làm việc | 20-30 m/phút (không bao gồm thời gian cắt) |
| 4 | Trạm con lăn | 15 Trạm |
| 5 |
Kích thước (D*R*C) |
6500 mm*1500 mm*1500 mm |
| 6 | Trọng lượng máy | 4500 KG |
| 7 |
Hệ thống điều khiển điện |
PLC Tai da (có thể tùy chỉnh) |
| 8 |
Công suất động cơ dẫn động |
5 KW |
| 9 |
Công suất trạm thủy lực |
4 KW |
| 10 |
Nguồn điện |
240V, 60HZ, 3 PHA (có thể tùy chỉnh) |
| 11 |
Độ chính xác cắt |
±2 mm |
| 12 |
Chế độ dẫn động |
Xích đơn 1 inch |
| 13 |
Vật liệu trục |
Thép 45# rèn 70 mm |
| 14 | Vật liệu con lăn |
Thép 45# gia công tinh, mạ cứng |
Giới thiệu cấu trúc
(1) Máy xả cuộn thủ công
Dùng để đỡ cuộn thép và thực hiện việc xả cuộn bằng chuyển động quay. Cuộn thép được xả thủ công. Khả năng của máy xả cuộn này là 5 tấn, và nó phù hợp với hầu hết các trường hợp. Thiết bị này phù hợp để xử lý các cuộn thép có đường kính trong 508mm.
(2) Cấp liệu
Tiếp nhận nguyên liệu (tấm thép), đảm bảo sản phẩm gọn gàng, song song và mọi thứ đồng đều. Vui lòng tham khảo quy định của thiết bị để biết chức năng của thanh định vị góc.
(3) Vật liệu máy
Để có sản phẩm chất lượng cao, máy của chúng tôi sử dụng cấu trúc khung thép hàn, dẫn động bằng động cơ giảm tốc biến tần AC, truyền động xích, xử lý nhiệt.
Vật liệu con lăn: thép ổ bi đã qua xử lý nhiệt
(4) Cơ cấu cắt
Sử dụng trạm thủy lực và hệ thống cắt theo chiều dài tự động để thực hiện việc cắt ổn định các sản phẩm có chiều dài nhất định. Vật liệu lưỡi cắt: GCr12, đã qua xử lý nhiệt
(5) Hệ thống thủy lực
Được dẫn động bởi Bơm bánh răng. Sau khi đổ dầu thủy lực vào bình chứa dầu thủy lực, bơm có thể dẫn động xi lanh thủy lực để thực hiện chức năng cắt.
Hệ thống bao gồm một bộ bình chứa dầu thủy lực, một bộ Bơm bánh răng, hai ống thủy lực và hai bộ Van điện từ.
Dầu thủy lực: 40#
(6) Tủ điều khiển điện:
Sử dụng PLC Delta để điều phối mọi hoạt động của máy. Chiều dài phôi có thể điều chỉnh theo cài đặt trên PLC. Hai chế độ điều khiển tùy chọn: tự động và thủ công. Ở chế độ tự động, máy có thể hoạt động hoàn toàn tự động. Để máy có tuổi thọ cao và dễ bảo trì, chúng tôi chỉ sử dụng các linh kiện điện nổi tiếng toàn cầu. Và với chương trình được thiết kế đặc biệt của chúng tôi, giao diện người-máy rất dễ dàng cho người vận hành ở mọi cấp độ sử dụng.
(7) Bộ mã hóa (Encoder):
Chúng tôi hiểu rằng bộ mã hóa là một bộ phận rất quan trọng của hệ thống cắt theo chiều dài, vì vậy chúng tôi chỉ sử dụng loại chất lượng tốt nhất từ OMRON Nhật Bản. Và chúng tôi cung cấp đủ các khớp nối phù hợp để máy không bao giờ ngừng hoạt động do sự cố bộ mã hóa.
Bảo hành
1. Bảo hành lỗi do lỗi sản xuất trong 1 năm kể từ ngày mua, ngoại trừ các bộ phận điện.
2. Sửa chữa sẽ không được thực hiện ngay cả trong thời gian bảo hành trong các trường hợp sau
- Hư hỏng xảy ra do thiên tai
- Hỏng hóc xảy ra do lỗi người dùng
- Hỏng hóc xảy ra do sửa đổi
- Hỏng hóc xảy ra do di chuyển hoặc vận chuyển thêm sau khi lắp đặt
Điều khoản thanh toán
40% trả trước dưới dạng tiền đặt cọc
60% được thanh toán trước khi xử lý giao hàng
Giao hàng
FOB: Cảng Thiên Tân Tân Cảng
Thời gian giao hàng: 30 ngày sau khi nhận được tiền đặt cọc.
![]()
